●ソケット/受け金

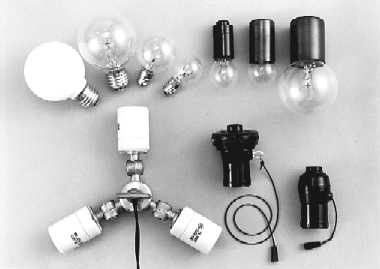

電球（左から）

ボール球（白 E26）
ボール球（透明 E26）
ミニボール （E17）
ミニ球 （E17）

小ソケット
E-17

モーガル

小:E17と大:E26


耐熱性
ペンダント
３灯ソケット(E26)

ソケットの向きが変
えられます。
これにモーガルカバ
ー（ブロンズ色）が付
きます。廃番

ペンダントソケット (E26)


プルソケット(E26)

品番

品 名

コ メ ン ト
4000 モーガルセット大（E26） 大きなベース用:碍子＋金属カバー
4000-ACC E17モーガルカバー 古銅色　H60mm
4002 モーガルセット小（E17) 小さなベース･グース用 碍子＋金属カバー
4002E17CR-BK E17モーガルカバー 黒　H60mm
4002E17CR-AB E17　　〃 黒真鍮色　H60mm
4010 E17モーガルトンボ付き E17碍子にとんぼ(金具)ネジのセット　1711
4010-10 〃 〃   10個組 　@186+税
4011 E26モーガル丸金蓋付き E26　(2611N）圧着端子止メ接続　　
4100 ●小ソケット (E17) グースネックやミニランプ用 E17用H45mm
4100-B 小ソケット 箱入り 1箱30個入り　 @\135+税　　　　　　クーポン対象外
4101 ●小ソケット（E17) 半田づけ不要の小ソケット茶色（H55mm)
4103 ●E12 受金　1213 E12　H28mm　磁器製  耳付き
4104 ●E12 受金　1215 E12　H34mm　磁器製　耳付き
4105 ●E26 受金　2621 E26  H44mm  磁器製　耳付き
4105-10 ●E26 受金　2621 　10個　       ＠250+税　　　　　　　　クーポン対象外
4106 ●豆ソケット(E12) E12　H35mm
4106+C コード付き豆ソケット 豆ソケットにジーゲル線が半田付け
4110 ●1号プルソケット(E26） 大きいランプベース用(1号プルソケット)
4110-B 1号プルソケット箱入り 20個入り　　　　　　　　　クーポン対象外
4111 ●2号プルソケット E26にE12豆ソケット付き
4111-B 2号プルソケット箱入 20個入り　　　　　　　　　クーポン対象外
4112 ●ペンダントソケット ペンダントなどに使用。放熱穴付
4113 ●キーレスソケットE26 キーレス＝スイッチなし E26用 黒 H56mm
4113-B キーレスソケット箱入 20個入り　   　　　　　　　クーポン対象外
4114 ●T型ソケット(E17) 別名 グロソケット:行灯ベースなどに使用
4114-B T型ソケット(E17) 50個入り　  　　　　　　　クーポン対象外
4114-A1W12 A1ソケット　E12　白 E12用　　木部にとめる
4114-A1B12 A1ソケット　E12　黒 〃　　　　　　〃

4010（1711)
4010：E17モーガル
H45mm
碍子部分の高さ
40mm
4011（2611N）
下部に3分のニップル用の
金蓋がつきます
4103　受金E12
耳付き H：28mm
行灯や壁などに使用		 E26用受金
4105：E26受金
H：44mm



4104　受金E12
耳付き H：34mm

行灯や壁などに
使用
E12豆ソケット
4106：豆ソケットE12
H：35mm
豆ソケットの半田付けが苦手という方に・・・。
4106+C：豆ソケットコード付き
コードの長さ1m　（=50cmx2）

左）4111：2号プルソケット
E26とE12（豆球）　H74mm

中）4110：1号プルソケット

右）4113：キーレスソケット　H56mm		 グロソケット
4114：E17用
　T型ソケット
（別名　グロソケット）
木ネジ用穴付き
行灯などの
木製台に使用

4114-A1B12
E12用　A1ソケット黒

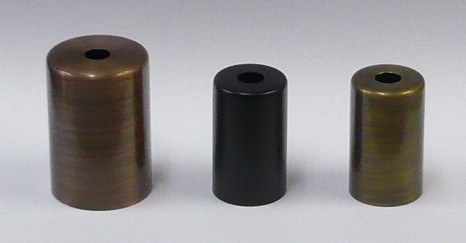

左）4000-ACC
E26用モーガルカバー
銅ブロンズ色　H60mm

中）4002-E17CR-BK
E17用モーガルカバー
黒色　H50mm

右）4002-E17CR-AB
E17用モーガルカバー
真鍮色　H50mm

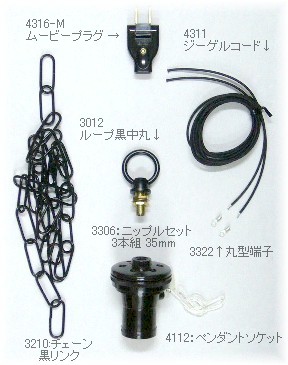

← ペンダントに使用するパーツの組み合わせ例

ステンドグラスのシェード(笠）は重量がありますのでその重さがコードにかかるようですと、コードが引っ張られて危険です。必ず、チェーンとループ、ニップルを使用し、シェードの重さはチェーンで支えることを基本にしてください。

市販の布製ペンダントなどでは、まるうちコードという布で被覆された太めコードでシェードを吊り下げるものもありますがステンドグラスの場合は向きません。

ソケットも上部に放熱の穴があいたペンダントソケットを、またコードも熱に弱いビニールコードではなく、被覆のあるジーゲル線をオススメします。

コードの半田づけに不安がある場合は端子をご使用ください。なお端子の取り付けは、専用工具を用いてください。

→ ペンダントの場合の配線

自作ベース（卓上）の配線方法→ 自作ベース

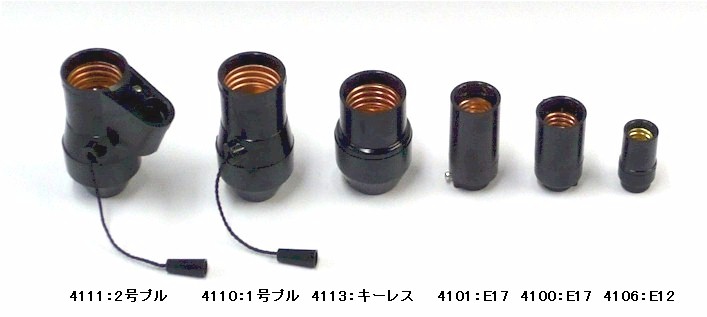

E26、E17、E12ソケット E26、E17、E12ソケットの主なもの
4111
2号プルソケット		 4110
1号プルソケット		 4113
キーレスソケット		 4101
E17小ソケット(茶)
H55mm 端子可能		 4100
E17小ソケット(黒)
H45mm 半田付け		 4106
E12豆ソケット
H34mm　半田付け



E17ソケット　2種

4100(左:黒色）と　4101（右:こげ茶色）
左は全高45mm。半田づけが必要。
右は全高55mm。ネジがあり端子が使用可能。


4132：２灯クラスター
アームの径　約13cm
H18cm


4133：３灯クラスター
アームの径　約13cm
H18cm

当社扱いの配線部材は基本的に3分のニップル用です。　4分のニップルには合いませんのでご注意ください。（丸打ちコードも不可）

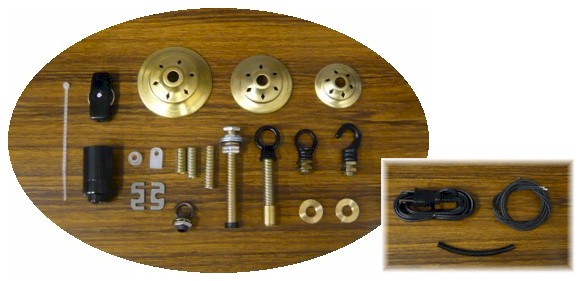

41-QQ
キャップ：42、54、64の3種、ニップル：20、25、35、50、80mmの5本、中国ニップル+ループ、国産ループ：2種
調整リング2個、コード止め2種、中間スイッチ、小ソケット、カプリング、プラブッシング2種
菊ワッシャー、リングワッシャー､六角ナット(国産計5・中国計4）結束バンド、ジーゲル線、プラグ付きコードなどのセットです。
配線などをしていて、アレがあれば！　という時の予備用部材。
金額はバラバラ購入した時の合計金額とほぼ同じ(やや安い）です。
41-QQ 配線救急セット ループ・キャップ・ニップル、コードなど等配線部材
4132 ２灯クラスター ベースやペンダントに使用
4133 ３灯クラスター 　〃
ワイヤーストリッパー
（4314：平行コード用） 211- P90VA




 211-P732
圧着端子用工具



メーカーHP ↓
http://www.hozan.co.jp/catalog/nippa_penchi/crimping_tool.htm
