自作ベースを作る 15

  BACK/NEXT

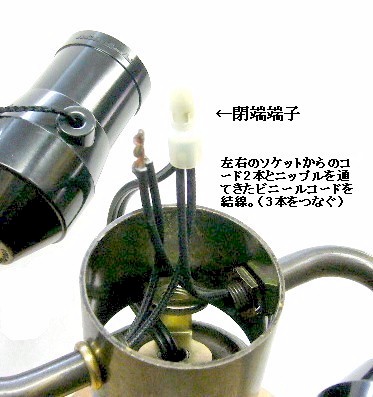

15）クラスター内部の画像。

中央にニップルを通ってきたビニールコードが下から出ているのが見えます。
閉端端子を圧着（＝かしめて接着するので圧着という）したもの（右）と、圧着する前（左）のもの。

写真を撮るために、クラスターを逆さまにして置いてあります。
プルソケットの紐が上に向いて見えています。

左右のソケットのコード（ジーゲル線2本）と、ビニールコードの1本の計3本をよじってから
閉端端子の中に押し込み圧着しています。

右に六角ナットが見えますが、ソケットの向きを下向きにするなどの場合、
ここを緩めることで、腕を好みの角度に動かします。

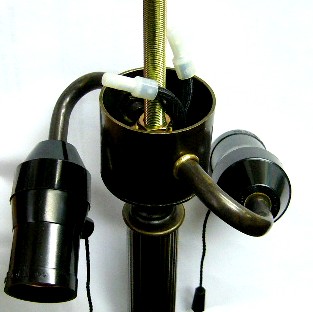

クラスター内部の画像。
配線はクラスター下部のニップルを通り、クラスター内で結線されています。

シェードを支えるニップルを上に伸ばしています。
ソケットをやや下向きになるように 腕を調整。

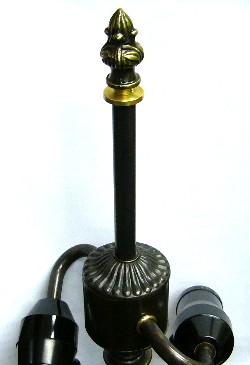

クラスターのふたをかぶせた画像。

ニップルカバーを付け、上を調整リングで固定。
ステンドグラスのキャップは、この調整リングとギボシの間に挟みこまれます。


2006/03/21
