自作ベースを作る 14

  BACK/NEXT

14）配線の続きです。

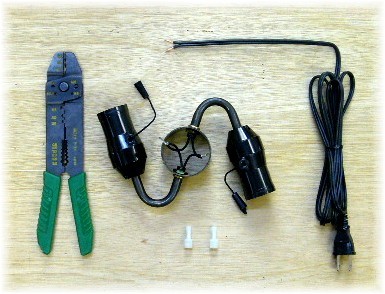

中央がクラスター内部の画像。
それぞれのソケットから出たジーゲル線がクラスター内部でつながっています。
右にあるのがプラグ付きコード。このコードは、前回までに作ったベースのニップル部分を通り、クラスターへと伸びます。

コード先端はビニールを剥いて2つに分け、このコードとクラスターの中のコードを結線。
今回も半田づけではせず閉端端子を使用します。

2006/03/21
