●チェーン・ニップル・ナット  配線まわりの部品です

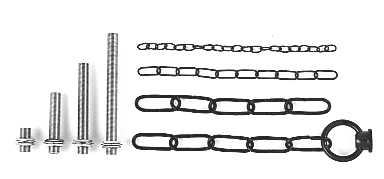

(左)
ニップル

チェーン(上から)
・黒小豆
・黒小リンク
・黒リンク
・チェーンセット

  (黒リンク ループ付き)

ニップルとニップルをつなぐ
カップリング

六角ナット/  リングワッシャー/ 菊ワシャー


            材質:鉄          チェーンの名称とサイズ、使用荷重
名称 A:長径mm B:短径 線径 破断荷重 参考使用荷重
黒リンク 32.5mm 9.8mm 2.6mm 34.7kg 10.0kg
黒小リンク 16.8mm 5.0mm 1.6mm 19.1kg 6.0kg
黒小豆 7.7mm 3.0mm 1.2mm 17.2kg 5.0kg

品番

品 名

コ メ ン ト

3200 チェーンループセット 黒リンクチェーン(1m)に黒中丸ループ付
3200-Q 〃3組以上
3210 チェーン 黒リンク 1m
3210-5 5m 5m
3210-B 〃 30m 箱入り  (@241+税)           クーポン対象外
3211 ランプチェーン 1m  銅ブロンズ仕上げ
3211-B 〃 30m 箱入り  (@267+税)           クーポン対象外
3212-V29AC 輸入ランプチェーン ブロンズ仕上げ 80cm    廃番方向
3214 チェーン黒小リンク 1m
3214-5 〃 5m 5m
3214-B 〃 30m 箱入り  (@121+税)           クーポン対象外
3216 チェーン 黒小豆 1m
3216-5 〃 5m 5m
3216-B 〃 30m 箱入り  (@143+税)           クーポン対象外


ランプチェーン
上から吊るすペンダント用チェーンは、中にコードが這わせられるように、通常のリンクチェーンよりやや楕円の形状になっています。
また
色もレプリカランプのシェードに合わせ色も銅ブロンズ仕上げとなっています。
当社の従来取り扱い品 3212-V29AC は80cmでしたが、1mになり、またより丈夫でお手軽価格になりました(国産)。
箱単位(30m)での取り扱いもありますので、教室・工房でご使用の方にはオススメです。 3211-B

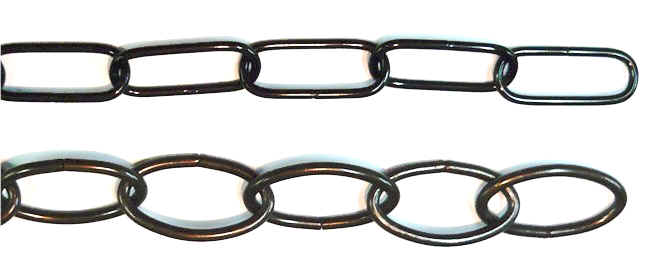

上 3210:黒リンク 黒  1m \390- 長径32.5mm 短径9.8mm 線径3.0mm 破断荷重34.7kg/参考荷重10kg
下 3211:ランプチェーン 銅ブロンズ仕上げ 1m \420- 長径33.4mm 短径15.4mm 線径3.4mm 破断荷重42.1kg/参考荷重15kg

3315-#17Y3
ブッシング
10個


3315-SBK
黒小ブッシング10個組


3313:調整リング

ニップルセットとは
ニップルは、外側にネジが切られた金属パイプで中にコードが通るようになっています。外径はおよそ9.5mm。これに6角ナット2個と菊ワッシャー(内歯ワッシャー)1つがセットになったものを3本組にしたものがニップルセットです。用途に応じて長さをお選びください。

3315:ブッシング(ニップルの端につけてコードを保護する) 透明プラスチック製


ニップルセット

3318-STP
コード止め
(=張力止め)
5個組
100個

旗型端子
丸型端子


3310-10
6角ナット(3分)

2006/11
六角ナットのメッキが変わりました。
有害物質の規制により、毒性の強い六価クロムメッキから、毒性のやや弱い三価クロムメッキに変わりました。この結果 これまで販売していたものより 銀色のものに仕様変更になっています。
←画像参照

品番

品 名

コ メ ン ト

3306-100 ニップルセット100mm 3本組(ニップル+6角ナット2+菊ワッシャー1)x3
330-NPL100 ニップル100mm単品 100mm単品
3306-80 ニップルセット80mm 3本組 (実際は80mmです)
330-NPL80 ニップル 80mm単品 80mm単品
3306-50 ニップルセット50mm 3本組
330-NPL50 ニップル 50mm単品 50mm単品
3306-35 ニップルセット35mm 3本組
330-NPL35 ニップル 35mm単品 35mm単品
3306-20 ニップルセット20mm 3本組
330-NPL20 ニップル 20mm単品 20mm単品
330-NPL15 ニップル 15mm単品 単品
3308-T ニップルナットブッシング 20mmニップル+ナット+ブッシング
330-NPL-500 ニップル500mm 1本ニップルのみ(単品)です
3310 6角ナット H143 1/8

3310-10

6角ナット(10個) ニップルを締めるのに使用 (10個組)
3312 リングワッシャー 単品

3312-10

リングワッシャー(10個) リング状の丸 (10個組)
3313 調整リング 別名ロックナット 外径20mm。厚み3mm。
3314 菊ワッシャー 内歯ワッシャー

3314-10

菊ワッシャー    (10個) すべり止め 別名:内歯ワッシャー(10個組)

3315-#17Y3

ブッシング    (10個) 透明プラスチック製  ニップルの切断部を保護 コードを守る
3315-SBK 黒ブッシング (10個) 10個セット

3316

カップリング ニップルどうしをつなぐ金物 長さ15mm
3317-CLIP-10 ナイロンクリップ 5個 5個セット L17xW10mm ナイロンクリプ
3317-CLIP-100 ナイロンクリプ 100個 上記 100個セット      クーポン対象外
3318-STP コード止め(張力止め) 5個 5個セット 25x12mm ファイバー製
3318-STP-100 コード止め(100個/袋)  上記 100個セット      クーポン対象外
3321 旗型端子 FT1-3   10個セット 画像の上のもの
3322 丸型端子 R1.25-3 10個セット 画像の下のもの
