ソケット・中間スイッチの配線方法
2002/11/08

豆ソケットの配線はココ

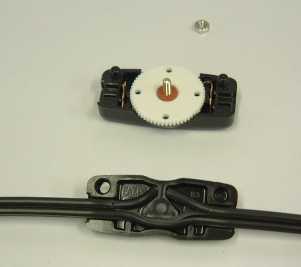

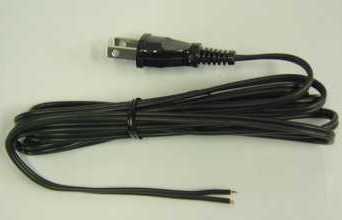

プラグ付きコード 中間スイッチを分解したところ

コードの端のビニールを2本に分けてから、
銅線を出します。むく長さはおよそ5mmほどです

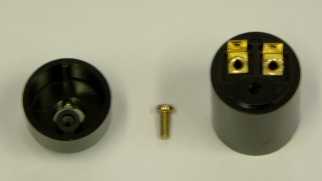

小ソケットのネジをはずします

小ソケットの金具部分にむいたコードの先端を差込ます

半田づけ

銅線の先端を穴に通します。

その部分を半田
左手の下に、ソケットの下部が黒く見えます。
これを先にコードに通しておくことを忘れずに

中間スイッチがくる場所のコードを分け、片方を切断

中間スイッチの中にコードを収めます

中間スイッチの場所のコードです。
カッターで裂け目をいれ、2本に分け
そのうち1本を切断します。

コードを中間スイッチの中に収め、ふたをし
ネジ止めします。
